PPFW系列U型卡钳式管道自动焊机

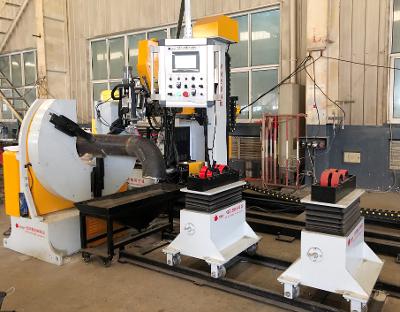

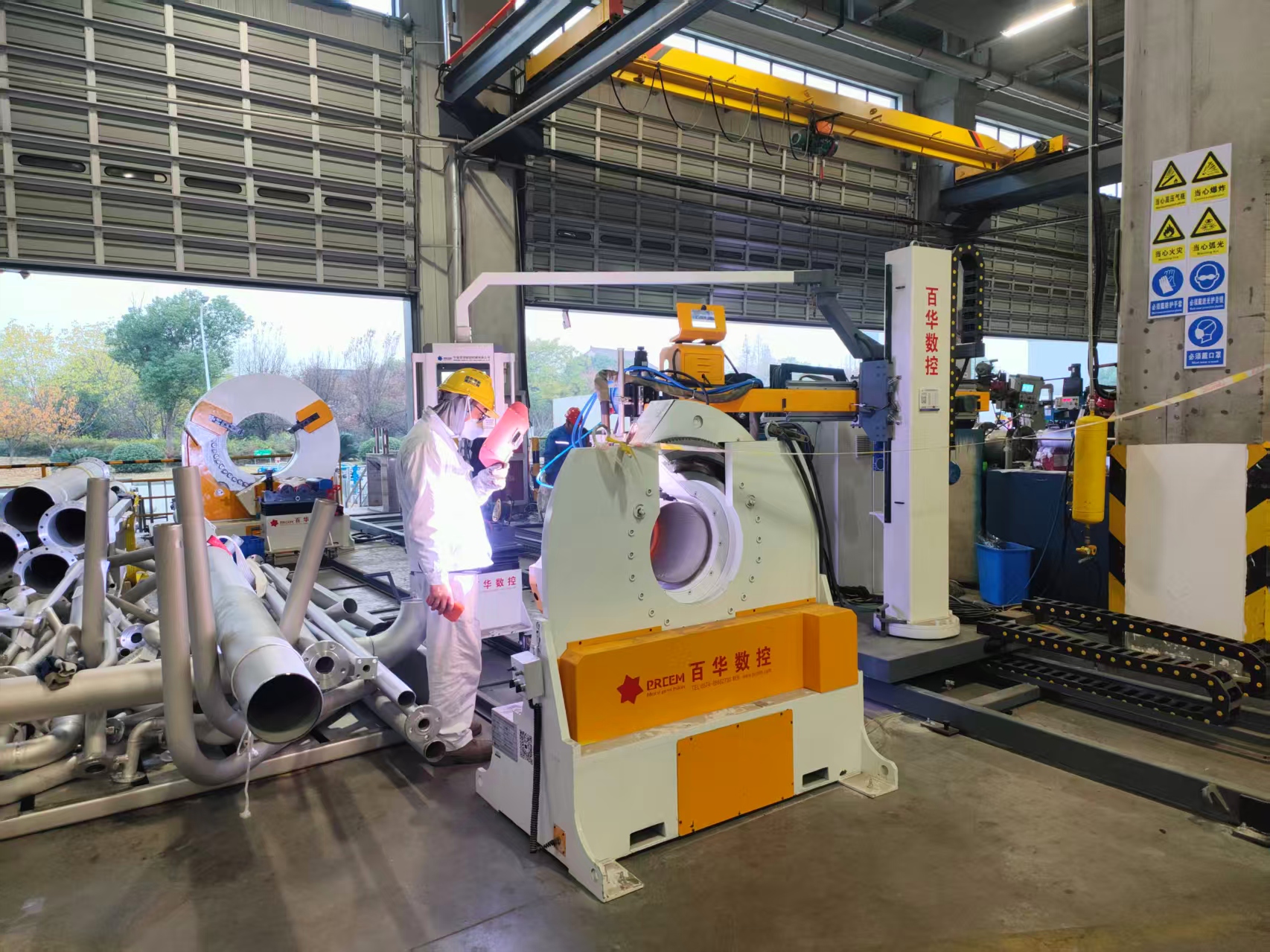

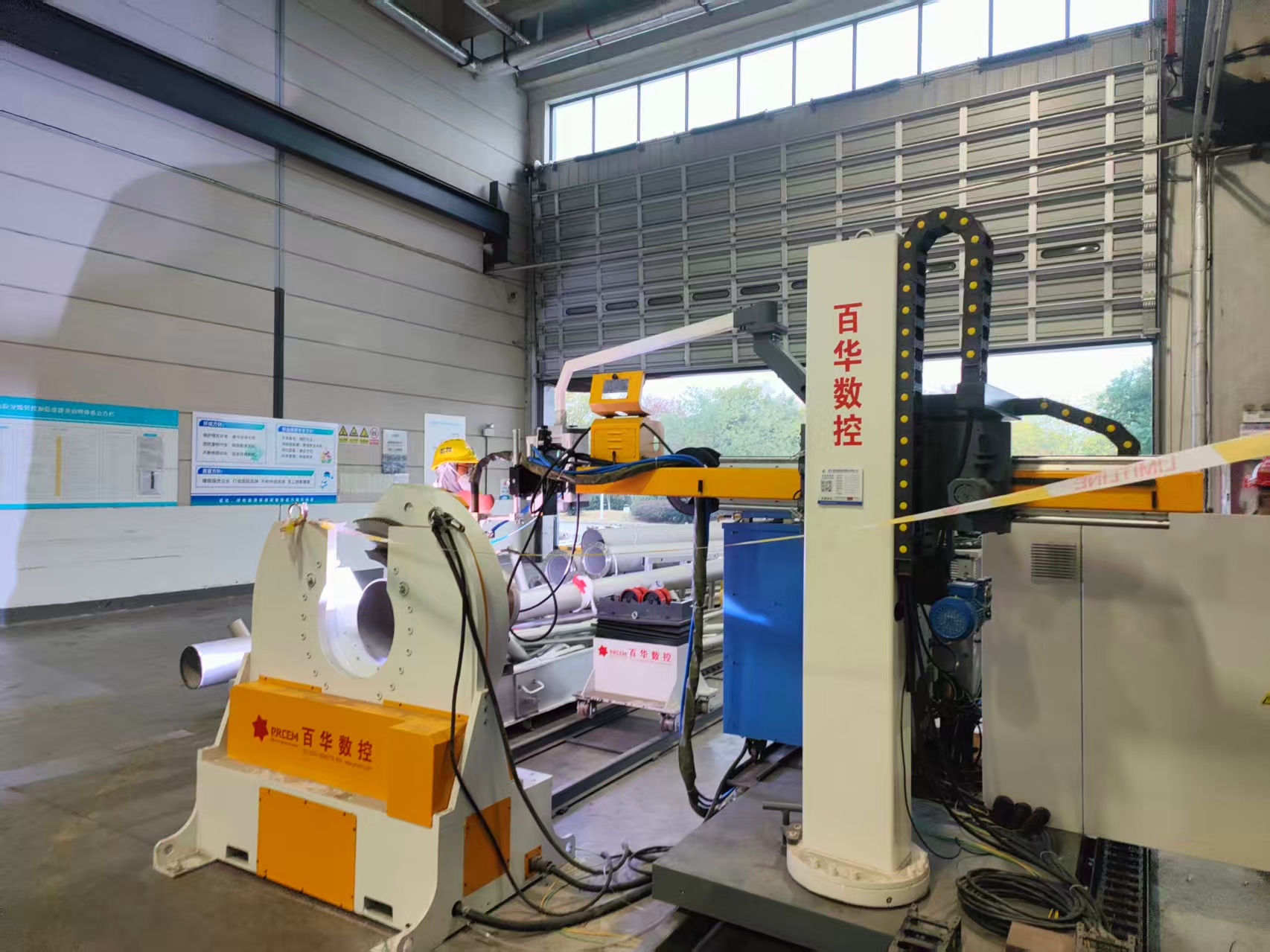

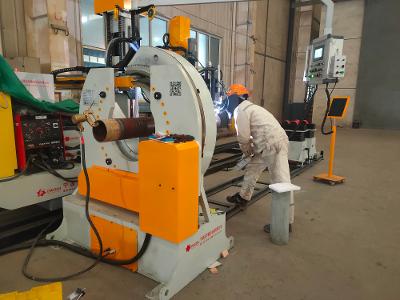

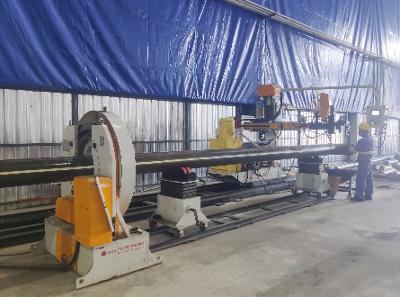

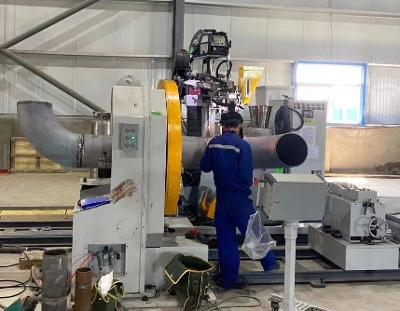

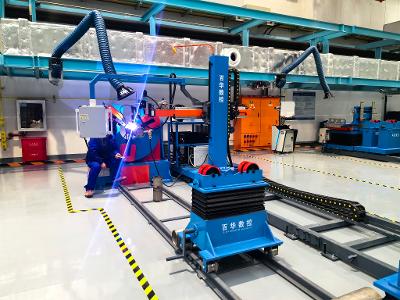

该PPFW系列U型卡钳式管道自动焊机主要用于各个行业管道高品质精密自动焊接，采用U型开口式卡钳主机夹持工件旋转，悬臂焊机行走移动至管段上各个焊缝位置进行焊接。

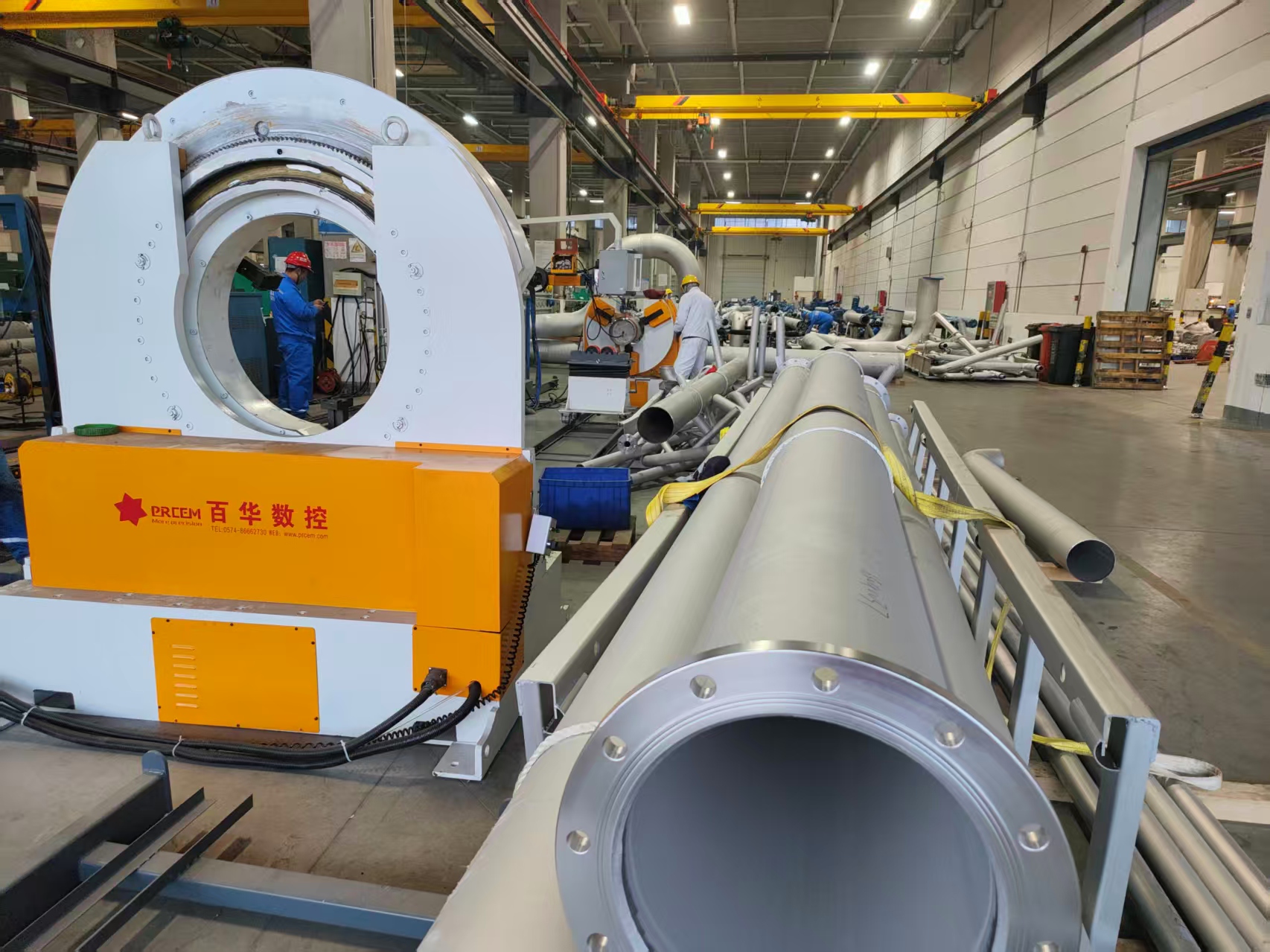

• 工件能从U型开口式的卡钳中穿过进行旋转焊接，U型夹持部分保证工件与卡钳回转体同轴，可夹持在离焊缝最近的位置进行焊接，这样极大缓解了管件的椭圆度及弯曲度对焊接效果的影响，保证了夹持旋转的稳定性，确保高品质的焊接质量；
• U型开口式中空结构可满足双头弯头管段进行夹持焊接；

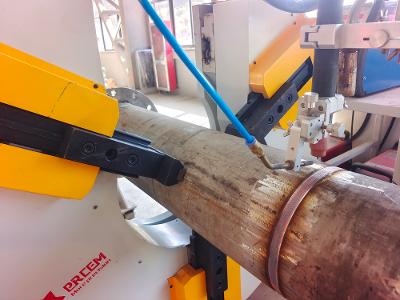

• 采用U型驱动卡钳夹持工件，焊接旋转无窜动，避免焊缝跑偏。

设备型号	PPFW-12	PPFW-16	PPFW-24	PPFW-36
适用管径	DN40–300	DN50–400	DN300–600	DN600–900
适用材质	碳钢、合金钢、不锈钢、低温钢、双相不锈钢、钛合金等，另可增配焊接铝合金、铝镁合金等
适用坡口型式	I、V、U、双V型、双V+U等各种坡口型式
适用工件焊缝	坡口环焊缝 / 插接角焊缝
焊接工艺	□TIG □热丝TIG □GMAW □SAW □PAW 可选其中一种或多种工艺一体
夹持方式	电动自定心夹持
焊接方式	工件旋转，焊枪可水平摆动 / 斜摆 / 不摆动焊接
多层多道焊接	可选择单层焊接，也可选择多层多道连续自动焊接完成
控制方式	WPS焊接工艺专家库系统，手动点动控制 / 自动程序控制
设备基本组成	U型卡钳式主机 + 移动式悬臂焊机 + 支撑小车 + 轨道系统 + 焊接电源

※因产品不断迭代升级及不同行业用户使用情况不同，配置及性能参数以产品订购时为准。
